Nutzung von Wandlermessung
Der SPiNE EnergyLink (ELO) kann mit indirekter Messung über Stromwandler installiert werden. Diese Installationsart wird verwendet, wenn der zu messende Strom mehr als 63 A beträgt. Mit Stromwandlern unterstützt der ELO Messungen bis 600 A.
Wann wird die Wandlermessung benötigt?
Die indirekte Messung ist erforderlich, wenn:
der Anschlussstrom der Anlage oder des Verbrauchers mehr als 63 A beträgt
ein vorhandener EVU-Zähler bereits mit Wandlermessung ausgeführt ist
Messungen an Sammelschienen oder Kabeln mit großem Querschnitt notwendig sind
1. Auswahl der richtigen Stromwandler
Anforderungen: Der ELO akzeptiert Standard-Stromwandler mit 5A Sekundärstrom (Klemmen k/s1 und l/s2). Folgende Parameter sind bei der Auswahl zu beachten:
Parameter | Anforderung |
|---|---|
Sekundärstrom | 5A (empfohlen) |
Primärstrom | Entspricht dem maximalen Anschlussstrom der Anlage |
Genauigkeitsklasse | Mindestens Klasse 1, empfohlen Klasse 0,5 |
Anzahl | 3 Stück (je einen für L1, L2, L3) |
Bauform | Aufsteckwandler oder Kabelumbauwandler je nach Einbausituation |
Hinweis Sekundärstrom: Es wird empfohlen, immer auf 5A Sekundärstrom zu setzen. Bei 1A Wandlern ist die Messgenauigkeit – insbesondere im unteren Lastbereich – deutlich geringer.

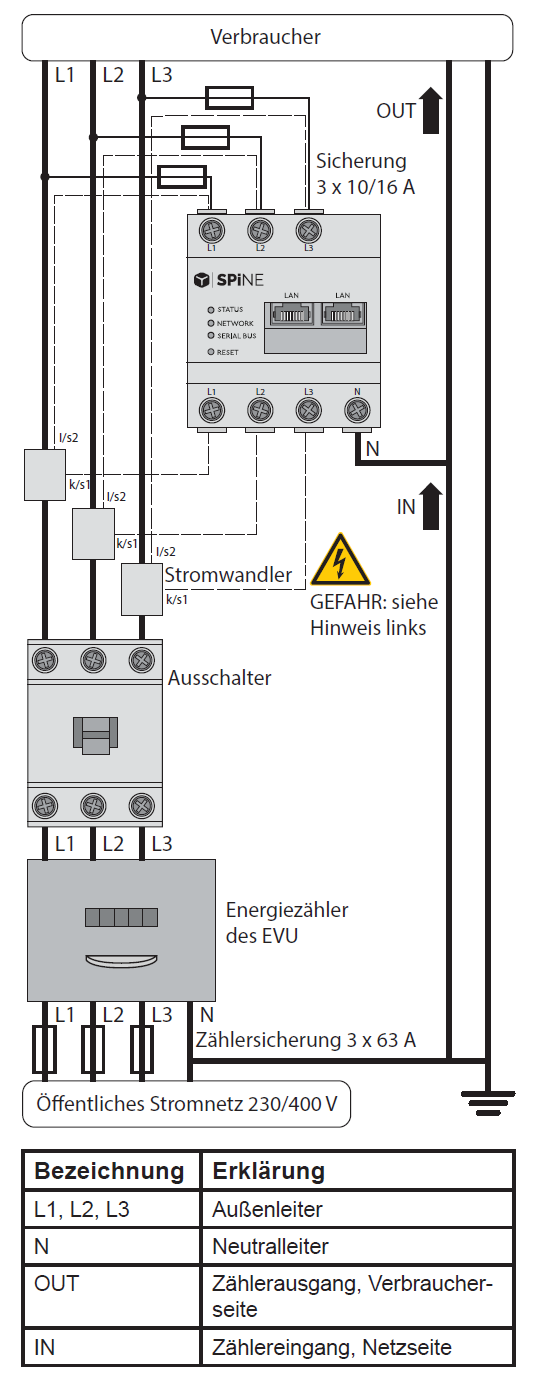

2. Stromwandler anschließen
Je einen Stromwandler an die Außenleiter L1, L2 und L3 montieren (Leiter durch die Öffnung des Wandlers führen).
Auf die korrekte Einbaurichtung achten – die Markierung k/s1 zeigt in Richtung Netz (IN), l/s2 in Richtung Verbraucher (OUT).
An jeden Stromwandler je ein Kabel für die Sekundärstrommessung an die Anschlüsse k/s1 und l/s2 anschließen. Den zulässigen Anschlussquerschnitt gemäß Abschnitt „6. Technische Daten" der Gerätedokumentation beachten.
GEFAHR – Lebensgefahr durch Stromschlag Aufgrund der Art des Anschlusses liegt an den Leitern k/s1 und l/s2 eine Netzspannung von 230 V an. Einen gut sichtbaren Hinweis vor Ort anbringen, um Unfälle zu vermeiden. Arbeiten nur im spannungsfreien Zustand durchführen.
3. Anschlusskabel am EnergyLink anschließen
Die Anschlusskabel für die Strommessung (vom Wandler kommend) an den ELO anschließen. Das Anzugsdrehmoment für Schraubklemmen gemäß Abschnitt „6. Technische Daten" beachten.
Die Anschlusskabel für die Spannungsmessung an den ELO anschließen (Anzugsdrehmoment beachten).
Die Spannungsmess-Kabel an die Außenleiter L1, L2 und L3 anschließen.
4. Wandlerverhältnis konfigurieren
Nach der Montage muss das Übersetzungsverhältnis des Wandlers in der ELO-Konfiguration eingetragen werden.
Beispiel für den KBR 32 600/5A: Wandlerverhältnis: 600 : 5
Dieses Verhältnis ist in der Gerätekonfiguration des ELO unter den Messeinstellungen zu hinterlegen, damit der ELO den Primärstrom korrekt berechnet.
ACHTUNG – Korrekte Phasenzuordnung Sicherstellen, dass die Phasen L1, L2 und L3 jeweils dem richtigen Wandler und dem richtigen Eingang am ELO zugeordnet sind. Bei falscher Zuordnung liefert der ELO fehlerhafte Messwerte.
5. Auswahl der Wandler und Bezugsquellen
Für Messungen bis 600 A wird der MBS KBR 32 600/5A empfohlen. Für 3 Phasen werden 3 Stück benötigt.
Bezugsquellen:
TQ-Automation (Direktbezug, Lagerware)
MBS AG (Hersteller der KBR-Serie, breites Sortiment): mbs-ag.com/produkt-kategorie/niederspannungswandler
Elektrogroßhandel: Rexel, Sonepar oder vergleichbare Händler führen u.a. MBS-Wandler

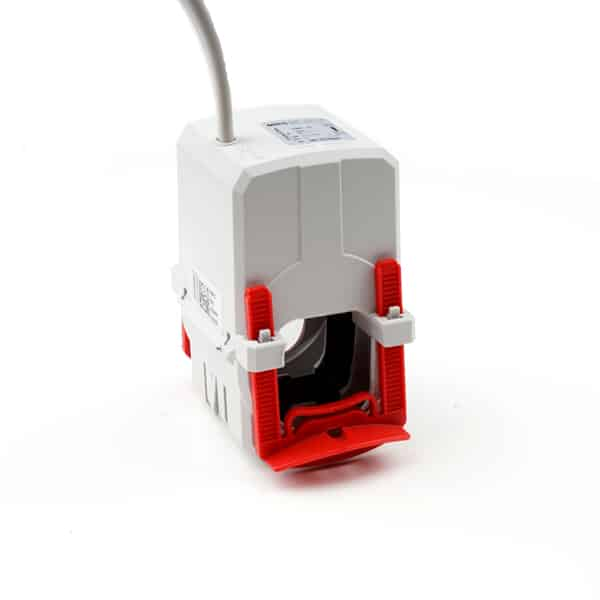

MBS KBR 32 600/5A:
→ Hier direkt zum Shop von MBS

Abbildung KBR 32 - Copyright (c) MBS AG & Co. KG
