Installation und Inbetriebnahme EnergyLink One
Diese Seite beschreibt die vollständige Installation und Inbetriebnahme des EnergyLink One. Sie bietet eine kompakte Übersicht über Montage, Anschlussvarianten, Netzwerkkonfiguration und sicherheitsrelevante Hinweise.
Der Einbau erfolgt in Bereichen mit lebensgefährlichen Spannungen und darf daher ausschließlich von qualifizierten Elektrofachkräften vorgenommen werden. Befolgen Sie alle Sicherheitsvorgaben, um eine korrekte Messung und den zuverlässigen Betrieb des Geräts zu gewährleisten.
Für weiterführende technische Details, Diagramme und vollständige Sicherheitshinweise finden Sie hier die vollständige PDF-Installationsanleitung
Installationsanleitung:
1. Sicherheitshinweise ⚠️
Elektroverteiler spannungsfrei schalten und gegen Wiedereinschalten sichern.
EnergyLink nur in trockener Umgebung und in zugelassenen Elektroverteilern installieren.
Mindestabstände zu Netzspannungsleitungen einhalten.
Kein ISDN-Kabel an LAN anschließen.
Bei Außenverlegung des Netzwerkkabels: Überspannungsschutz verwenden.
Installation und elektrische Arbeiten dürfen nur durch autorisierte Elektrofachkräfte durchgeführt werden. Lebensgefahr durch Stromschlag!
2. Voraussetzungen & Lieferumfang 🚚
Im Lieferumfang enthalten:
1x EnergyLink
1x Installationsanleitung
2x Anschlussstecker für RS485-Schnittstelle
Zusätzlich erforderlich (nicht im Lieferumfang enthalten):
Für den Anschluss per LAN: 1x Netzwerkkabel
Für den Betrieb mit Stromwandler: 3 x Stromwandler und Anschlusskabel für Stromwandler
3. Montage 🪛
Es ist sicherzustellen, z. B. durch eine Sicherung, dass der maximal zulässige Strom je Phase nicht überschritten wird.
EnergyLink auf Hutschiene montieren.
Dazu EnergyLink an der Oberkante der Hutschiene einhaken und andrücken, bis er einrastet.
4. Elektrischer Anschluss ⚡

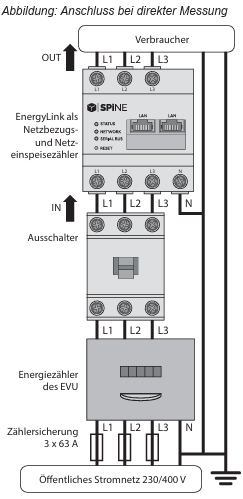

4.1 Direkte Messung (Standardinstallation)
Die Leiter an den EnergyLink anschließen. Dabei zulässigen Anschlussquerschnitt und Anzugsdrehmoment für Schraubklemmen beachten (siehe Abschnitt „6. Technische Daten“)
Bei einem dreiphasigen Stromnetz die Außenleiter L1, L2 und L3 und den Neutralleiter N gemäß Anschlussplan an den EnergyLink anschließen.
Bei einem einphasigen Stromnetz den Außenleiter L1 und den Neutralleiter N gemäß Anschlussplan an den EnergyLink anschließen.
Der EnergyLink muss durch den Endanwender mittels einer frei zugänglichen Zählersicherung oder eines zusätzlichen Ausschalters spannungsfrei schaltbar sein.

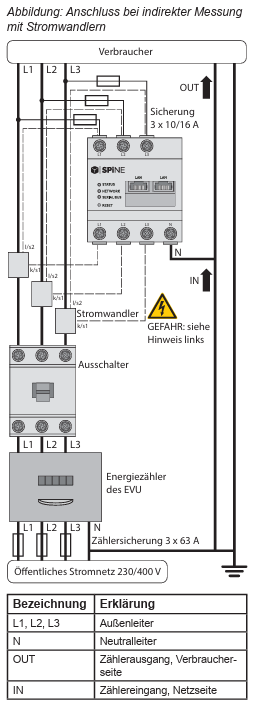

4.2 Indirekte Messung mit Stromwandlern
Je einen Stromwandler an die Außenleiter L1, L2 und L3 anschließen.
An den Leitern k/s1 und l/s2 liegt eine Netzspannung von 230 V an! Bringen Sie unbedingt einen gut sichtbaren Warnhinweis direkt vor Ort an, um Unfälle zu vermeiden.
An jeden Stromwandler je ein Kabel für die Sekundärstrommessung an die Anschlüsse k/s1 und I/s2 anschließen. Dabei zulässigen Anschlussquerschnitt des EnergyLinks beachten.
Die Anschlusskabel für die Strommessung an den EnergyLink anschließen und das Anzugsdrehmoment für Schraubklemmen beachten.
Die Anschlusskabel für die Spannungsmessung an den EnergyLink anschließen und das Anzugsdrehmoment für Schraubklemmen ebenfalls beachten.
Abschließend die Anschlusskabel für die Spannungsmessung an die Außenleiter L1, L2 und L3 anschließen.
Der EnergyLink muss durch den Endanwender mittels einer frei zugänglichen Zählersicherung oder eines zusätzlichen Ausschalters spannungsfrei schaltbar sein.

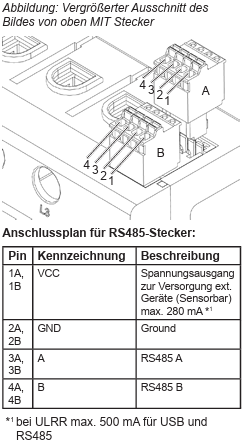

5. Anschluss externer Geräte (RS485-Schnittstelle) 🔌
Für den Anschluss von externen Geräten an die RS485-Schnittstelle des EnergyLinks sind folgende Punkte zu beachten:
Anforderungen an das Kabel:
Nennspannung / Isolierung: 300 V RMS
Kabelquerschnitt: 0,25–1,5 mm²
Kabeltyp: starre oder flexible Leitung
Empfehlung:
AlphaWire 2466C
Alternativ: CAT5e-Kabel möglich
Anforderungen an die Verlegung:
Die Einzeladern müssen im Anschlussbereich der RS485-Schnittstelle einen Mindestabstand von 10 mm zu spannungsführenden Teilen haben.
Das RS485-Kabel muss räumlich getrennt von Netzleitungen im Verteiler und entlang der gesamten Installationsstrecke verlegt werden.
Anforderungen an die Gegenstelle:
Die RS485-Schnittstelle der Gegenstelle muss den Anforderungen einer Sicherheitskleinspannung (SELV) entsprechen.
6. Inbetriebnahme (Netzwerkanschluss LAN) 💻
EnergyLink ausschließlich mit einem PC/Laptop in Betrieb nehmen.
EnergyLink mit der Abdeckung oder dem Berührungsschutz der Unterverteilung abdecken.
Netzwerkkabel am Netzwerkanschluss des EnergyLinks anschließen.
Das andere Ende des Netzwerkkabels mit einem Router/Switch bzw. direkt mit dem PC/Laptop verbinden.
Unterverteilung wieder mit Strom versorgen.
Die LEDs des EnergyLinks leuchten während des Startvorgangs.
