Dashboard
Das Dashboard bietet eine zentrale Übersicht über den aktuellen Zustand aller angebundenen Smart Meter Gateways (SMGW) sowie über Installations‑, Aktivitäts‑ und Gateway-Bestandskennzahlen. Es dient als Einstiegspunkt in das SPiNE Netzwerkmanagement‑System (NMS) und ermöglicht eine schnelle Bewertung des Gesamtzustands sowie die Identifikation von Auffälligkeiten.
Zweck des Dashboards
Das Dashboard beantwortet auf einen Blick u. a. folgende Fragen:
Wie viele Gateways sind aktuell im System?
Wie viele Gateways sind aktiv, inaktiv oder ohne Signal?
Wie entwickelt sich der Rollout (Installationen pro Tag / Monat)?
Wie ist die aktuelle Mobilfunk‑Signalqualität verteilt?
Alle dargestellten Kennzahlen werden kontinuierlich aus den im System erfassten Betriebs‑ und Kommunikationsdaten berechnet.

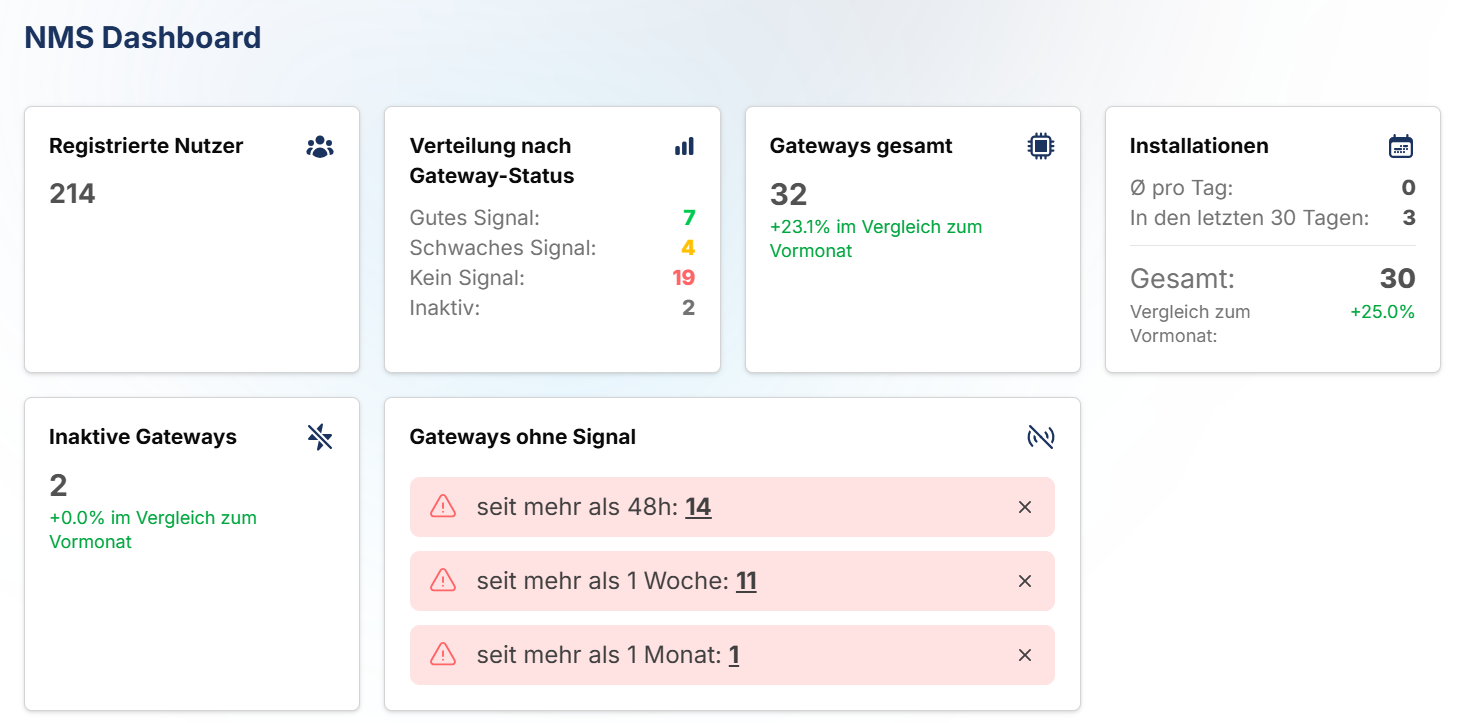

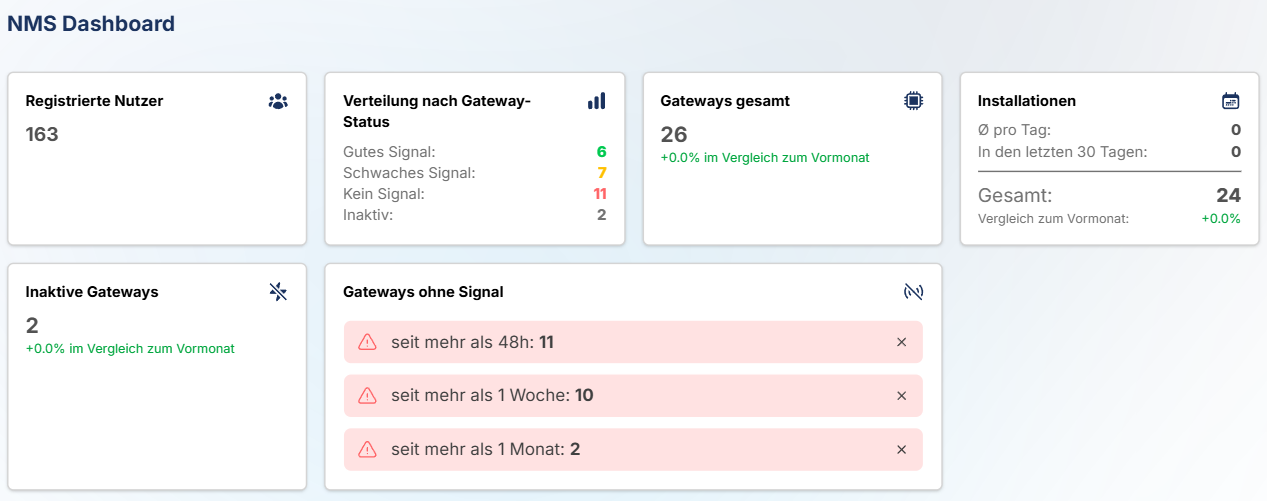

Kachelübersicht (KPIs)
Registrierte Nutzer
Zeigt die Anzahl der im System registrierten Benutzerkonten. Darunter wird eine Liste der zugehörigen E‑Mail‑Adressen angezeigt.
Zweck: Überblick über die aktuell berechtigten Nutzer des Systems.
Verteilung nach Gateway-Status
Zeigt die aktuelle Verteilung aller Gateways nach Mobilfunk‑Signalqualität:
Gutes Signal
Schwaches Signal
Kein Signal
Inaktiv
Zweck: Schnelle Einschätzung der Netzqualität und Identifikation potenzieller Problemgeräte.
Gateways gesamt
Gesamtzahl aller im System angelegten Gateways.
Zusätzlich wird die prozentuale Veränderung im Vergleich zum Vormonat angezeigt.
Zweck: Überblick über den aktuellen Bestand und dessen Entwicklung.
Installationen
Zeigt die durchschnittliche Anzahl an Installationen pro Tag.
Zeigt die Anzahl der Gateways, die innerhalb der letzten 30 Tage neu installiert wurden.
Gesamt: Anzahl der Gateways, die aktuell als aktiv gelten.
Zweck: Bewertung der aktuellen Rollout‑Dynamik.
Inaktive Gateways
Anzahl der Gateways, die aktuell als inaktiv klassifiziert sind.
Zusätzlich wird die Veränderung im Vergleich zum Vormonat dargestellt.
Zweck: Erkennung von Stillständen oder noch nicht in Betrieb genommenen Geräten.
Gateways ohne Signal
Dieser Bereich hebt Gateways hervor, die seit längerer Zeit kein Mobilfunksignal mehr aufweisen. Die Geräte werden nach Dauer der Nichterreichbarkeit gruppiert:
seit mehr als 48 Stunden
seit mehr als 1 Woche
seit mehr als 1 Monat
Zweck: Priorisierung von Störungsbearbeitung und operativen Maßnahmen.

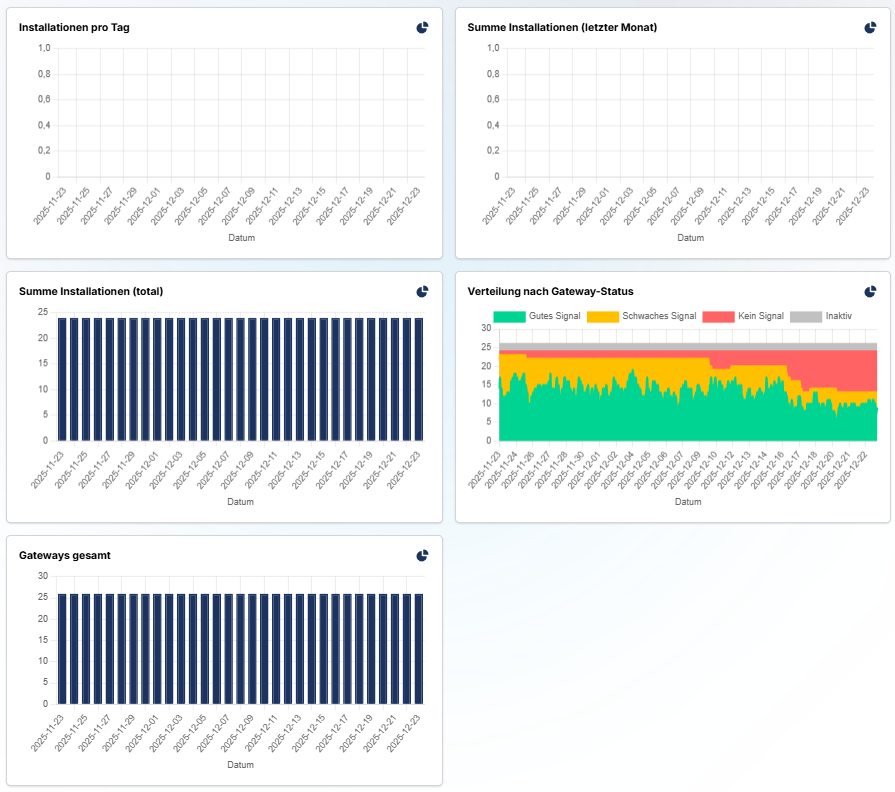

Diagramme und Zeitverläufe
Installationen pro Tag
Balkendiagramm mit der Anzahl der täglichen Installationen pro Datum.
Zweck: Erkennen von Trends, Ausreißern oder Stillständen im Rollout.
Summe Installationen (letzter Monat)
Kumulierte Darstellung aller Installationen innerhalb des letzten Monats.
Zweck: Übersicht über den monatlichen Fortschritt.
Summe Installationen (total)
Kumulierte Gesamtzahl aller Installationen über den gesamten Zeitraum.
Zweck: Langfristige Entwicklung des Rollouts.
Verteilung nach Gateway-Status
Gestapeltes Diagramm mit der Entwicklung der Signalstärke‑Kategorien über die Zeit:
Inaktiv
Kein Signal
Signalstärke schwach
Signalstärke (sehr) gut
Zweck: Bewertung des Gateway-Status im zeitlichen Verlauf.
Tägliche Importe (durchschnittlich)
Zeigt die durchschnittliche Anzahl der täglich verarbeiteten Importe pro Datum.
Zweck: Monitoring der Datenverarbeitung und Erkennen von Import‑Anomalien.
Gateways gesamt
Anzahl der Gateways im System über Zeit.
Zweck: Gesamtüberblick über die Anzahl Gateways im System.
Hinweise
Alle Kennzahlen basieren auf den im SPiNE NMS erfassten Betriebs‑ und Kommunikationsdaten.
Das Dashboard dient der Übersicht und ersetzt nicht die Detailansicht einzelner Gateways.
